Артикул: 1002-411-00

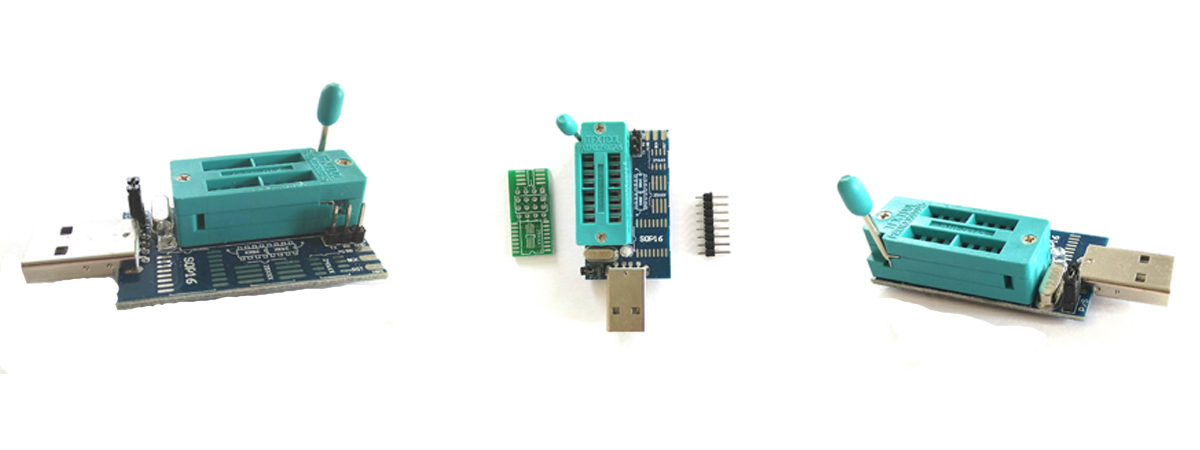

Программатор MX25L6405 W25Q64; USB; CH341A

Программатор 24 EEPROM и 25 SPI FLASH на CH341A USB
Программатор микросхем BIOS для материнских плат, ноутбуков, DVD, видеокарт и т.д. 24 EEPROM и 25 SPI FLASH на CH341A через USB
USB мини программатор CH341A используется для программирования микросхем BIOS для материнских плат компьютеров, ноутбуков, видеокарт, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, игровых приставок, спутниковых ресиверов, ресиверов T2, 24 EEPROM, 25 SPI FLASH и т.п. Программатор по размеру немного больше флэшки и собран на микросхеме USB bus convert chip CH341A.
Джампер P/S служит переключателем режима работы микросхемы CH341A как конветрер USB > Параллельный Порт (Paralel) или USB > Последовательный Порт (Serial). С программатором используется программное обеспечение которому необходимо, чтобы CH341A работала как конвертер USB > Параллельный Порт (Parallel), следовательно джампер должен быть установлен и контакты замкнуты.
USB мини программатор CH341A 24 25 FLASH 24 EEPROM имеет интерфейсы, разъемы и контактные площадки для подключения к компьютеру и установки программируемых микросхем:
• для подключения программатора к компьютеру используется стандартный USB интерфейс спецификации 2.0;
• для подключения микросхем исполненных в DIP корпусе на плате программатора установлена ZIF панель на 16 контактов с нулевым усилением и ручкой фиксатором;
• для подключения микросхем 25 серии исполненных в корпусе SOP8 или SOP16 на плате программатора есть две контактные площадки;
• для внутрисхемного программирования на плате программатора есть ISP интерфейс. Обозначение контактов: 3.3, MOSI, CLK, MISO, CS, GND.
• на плате программатора есть интерфейс RS232. Обозначение контактов GND, RX, TX.
Питание USB мини программатора CH341A осуществляется от USB порта компьютера. Напряжение питания 5 В.
Характеристики:
модель: CH341A;
программатор собран на микроконтроллере: USB bus convert chip CH341A;
совместим с операционными системами: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10;
программирует/считывает: FLASH EEPROM 24-25 серий;
16-ти контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
6-ти контактный ISP интерфейс;
интерфейс RS232;
светодиодная индикация: питания;
рабочее напряжение: 5 В постоянного тока;
на плате установлен кварц на 12 МГц;
размеры (Д х Ш х В): 66 х 28 х 15 мм;
вес комплекта: 20 г.
Комплект поставки:
Программатор MX25L6405 W25Q64; USB; CH341A
